GIS設備的組成與優勢是光伏電站中常用的高壓開關設備。GIS，即氣體絕緣開關設備，是一種高度集成的開關設備，通過氣體絕緣，將斷路器、隔離刀、接地開關等元件封閉在殼體內。相比傳統的敞開式開關設備，具有顯著的體積優勢。例如，在110kV、220kV和550kV的電壓等級下，其體積比分別達到了30:1、40:1和80:1。這種設計使得GIS在光伏電站中發揮重要作用。

這張圖片展示了110kV線路輸出的場景，其中清晰可見110kV GIS的各個組成部分。

我們可以深入窺探其內部構造，斷路器開關、接地開關等關鍵組件一覽無余。此外，母線上的電流互感器或電容分壓器標識、PT（電壓互感器）等也清晰可見，盡管圖片未展示其內部細節，但這些部件的功能和重要性卻一目了然。光伏電站中的GIS包括多種元件如斷路器、避雷器、電纜終端等，確保電站的安全運行和高效管理。

三工位刀閘的功能在此顯尤為重要，它具備多種狀態轉換功能，并通過機械閉鎖設計提高可靠性。

緊接著，我們還會看到電纜終端、電纜頭、電壓互感器以及電流互感器等組件。其中，綠色的電流互感器與斷路器緊密相連，而9號斷路器和10號母線三工位隔離開關則共同構成了系統的核心。

這張圖片展示的是GIS中的三工位刀閘。三工位刀閘具備多種狀態轉換功能，并通過機械閉鎖設計提高可靠性。此外，其無外露的連桿設計也帶來了高效的傳動效率。該刀閘采用雙電機驅動，包括一個隔離電機和一個接地電機，這種設計實現了機械的連鎖功能，使隔離開關與接地開關能夠協同工作，從而有效地轉換系統的三種狀態：隔離狀態、接地狀態和中間狀態。

值得注意的是，不同的廠家可能會采用不同的設計，而這張圖片所展示的，則是三工位內部的一個關鍵結構，其中動觸頭位于第一號位置。

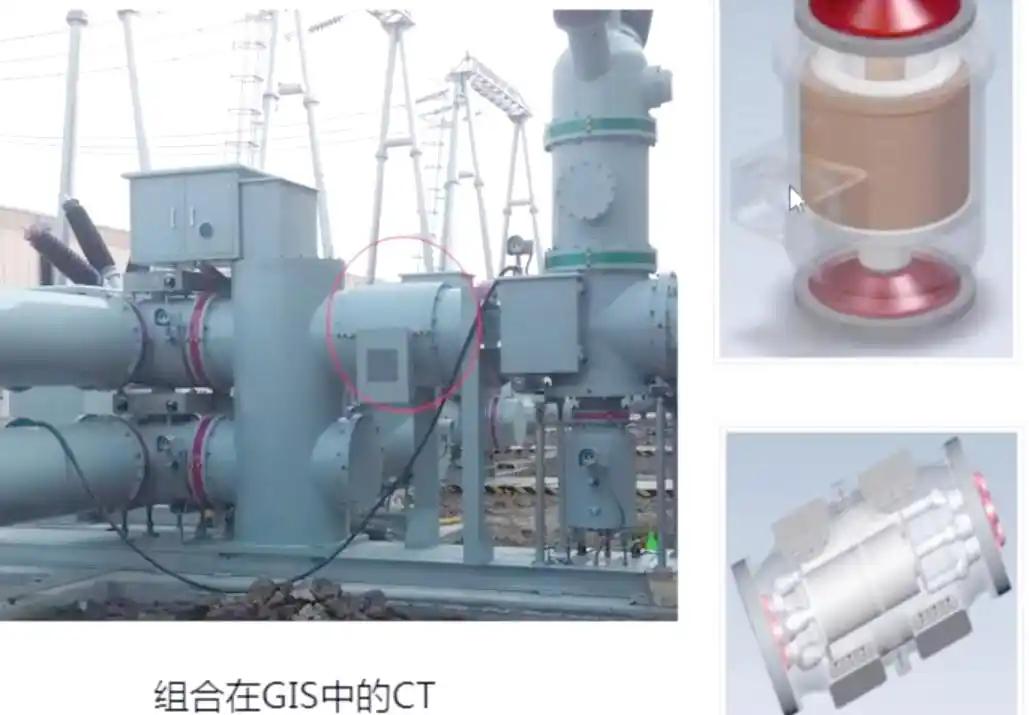

電流互感器右邊的圖片展示的是其內部結構。電流互感器通過對大電流的轉變，為保護裝置提供精確測量，并扮演著調控、測量和計量的重要角色。此外，它還為電站的計量中起到關鍵作用。

電流互感器的功能不僅限于測量，還在保護裝置的精確測量和調控中發揮重要作用。

對于光伏電站GIS的操作，通常由后臺電腦遙控，或者使用專用密鑰進行控制。操作過程中，需要兩位工作人員共同確認測控屏上的遙控開關已投入使用，并確保本體上的控制開關處于“遠方”位置。當然，也存在就地操作的方式，即通過扭動操作旋鈕來進行巡檢和處理。

為了確保設備的長期穩定運行，需定期檢查六氟化硫氣體泄漏。若在運行過程中發現微量泄漏，應立即采取措施進行處理，包括檢查壓力表的讀數、確認漏氣提示、檢查壓力表閥門是否完全開啟等。同時，由專業的檢修人員負責查找漏點。若一個壓力表同時監測多個氣室，在確認漏氣氣室時，應關閉非漏氣氣室的測量記錄畫面，以進行更精確的漏點檢查。通過監控和專業檢修確保設備的長期穩定運行。
